G5-series Pulse Train Input Type AC Servomotors/Servo Drives
last update: August 6, 2014

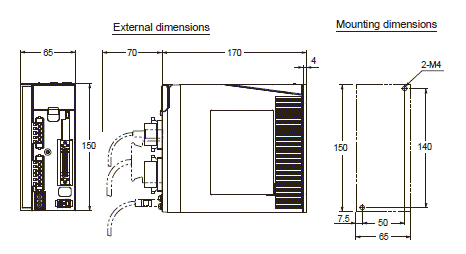

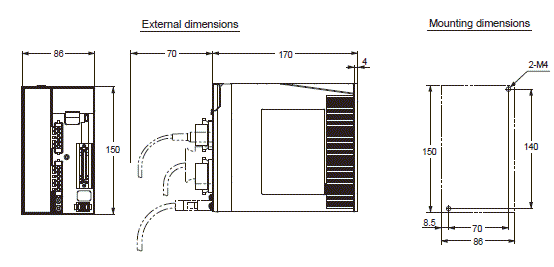

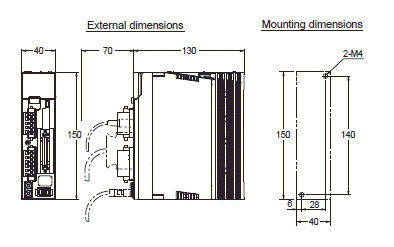

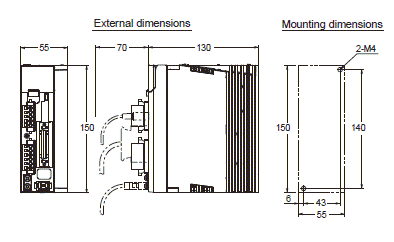

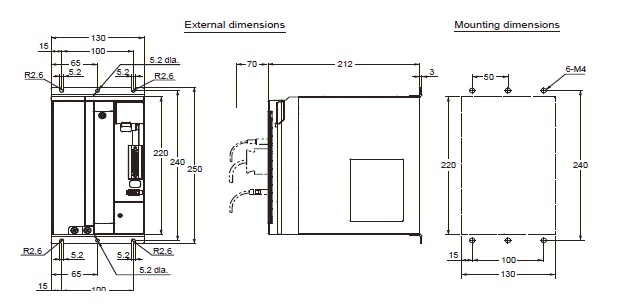

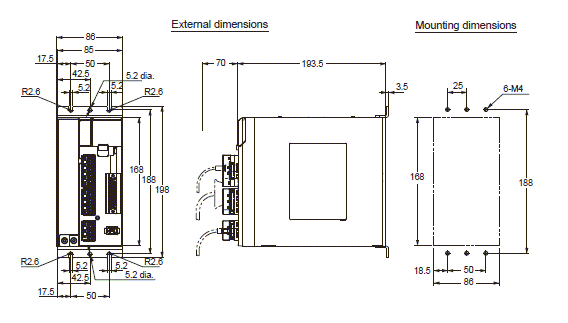

(Unit: mm)

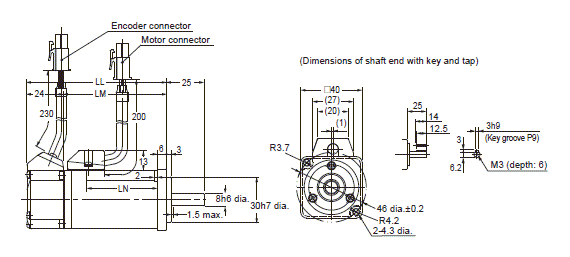

• R88M-KE05030H(-S2)
• R88M-KE10030H(-S2)
Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | LN | |
R88M-KE05030[] | 72 | 48 | 26.5 |
R88M-KE10030[] | 92 | 68 | 46.5 |

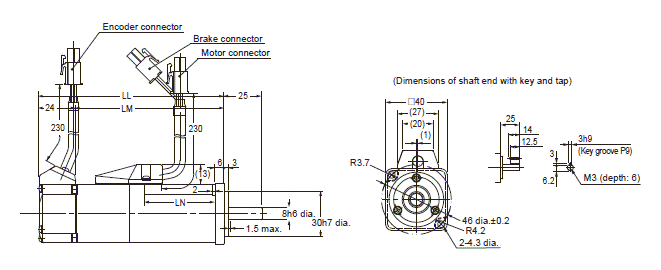

Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | LN | |
R88M-KE05030[]-B[] | 102 | 78 | 26.5 |
R88M-KE10030[]-B[] | 122 | 98 | 46.5 |

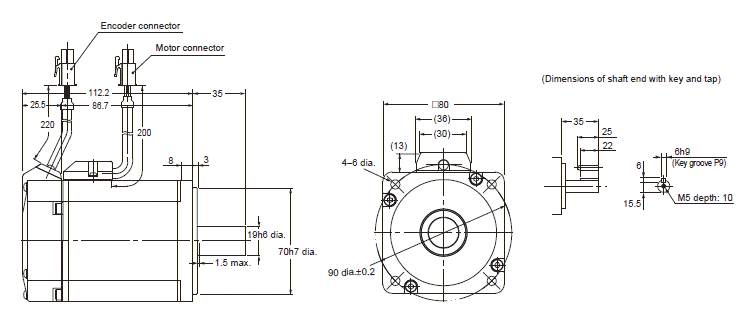

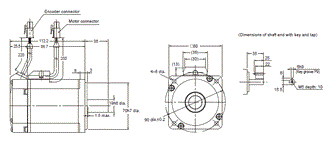

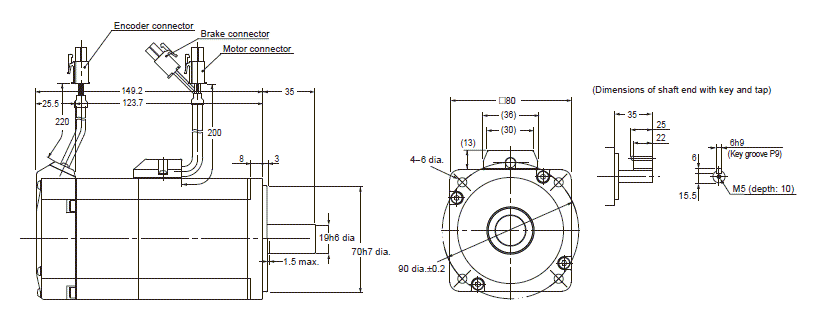

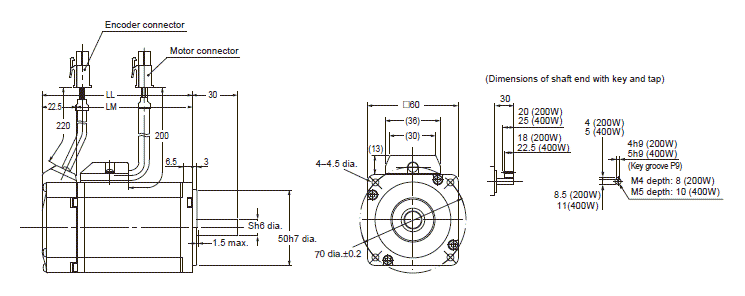

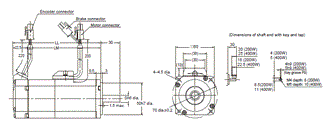

• R88M-KE20030H(-S2)
• R88M-KE40030H(-S2)
Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | LN | |
R88M-KE20030[] | 79.5 | 57 | 11 |
R88M-KE40030[] | 99 | 76.5 | 14 |

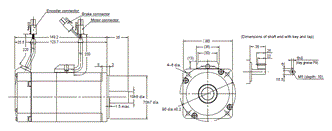

• R88M-KE20030H-B(S2)
• R88M-KE40030H-B(S2)
Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | LN | |
R88M-K20030[]-B[] | 116 | 93.5 | 11 |
R88M-K40030[]-B[] | 135.5 | 113 | 14 |

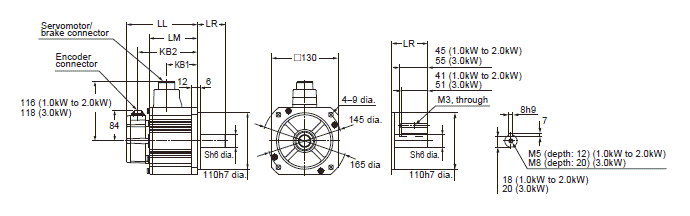

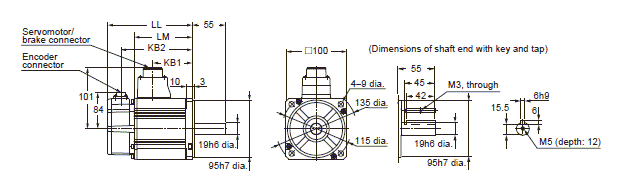

Model | Dimensions (mm) | |||
---|---|---|---|---|
LL | LM | KB1 | KB2 | |
R88M-KE1K030[] | 142 | 97 | 66 | 122 |
R88M-KE1K530[] | 160.5 | 115.5 | 84.5 | 140.5 |
R88M-KE2K030[] | 179.5 | 134.5 | 103.5 | 159.5 |
R88M-KE1K030[]-B[] | 169 | 124 | 66 | 149 |
R88M-KE1K530[]-B[] | 187.5 | 142.5 | 84.5 | 167.5 |
R88M-KE2K030[]-B[] | 206.5 | 161.5 | 103.5 | 186.5 |

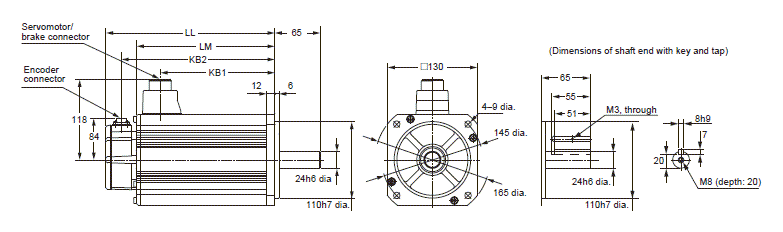

Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | LN | |
R88M-KE3K030[] | 191 | 146 | 171 |
R88M-KE3K030[]-B[] | 216 | 171 | 196 |

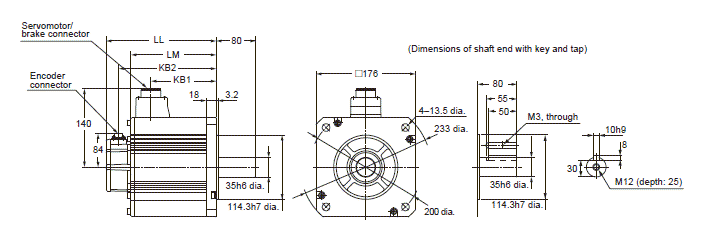

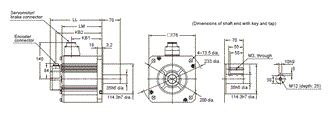

Model | Dimensions (mm) | |||
---|---|---|---|---|
LL | LM | KB1 | KB2 | |
R88M-KE4K030[] | 209 | 164 | 127 | 189 |
R88M-KE5K030[] | 244 | 199 | 162 | 224 |
R88M-KE4K030[]-B[] | 237 | 192 | 127 | 217 |
R88M-KE5K030[]-B[] | 272 | 227 | 162 | 252 |

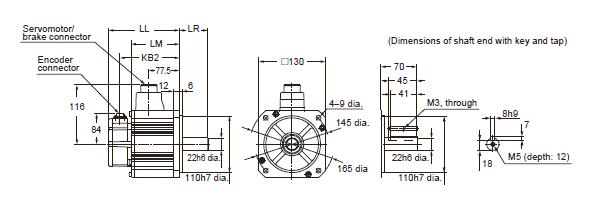

Model | Dimensions (mm) | |||||
---|---|---|---|---|---|---|
LL | LR | LM | S | KB1 | KB2 | |
R88M-KE1K020[] | 139 | 55 | 94 | 22 | 60 | 119 |
R88M-KE1K520[] | 156.5 | 55 | 111.5 | 22 | 77.5 | 136.5 |
R88M-KE2K020[] | 174 | 55 | 129 | 22 | 95 | 154 |
R88M-KE3K020[] | 209 | 65 | 164 | 24 | 127 | 189 |
R88M-KE1K020[]-B[] | 167 | 55 | 122 | 22 | 60 | 147 |
R88M-KE1K520[]-B[] | 184.5 | 55 | 139.5 | 22 | 77.5 | 164.5 |
R88M-KE2K020[]-B[] | 202 | 55 | 157 | 22 | 95 | 182 |
R88M-KE3K020[]-B[] | 237 | 65 | 192 | 24 | 127 | 217 |

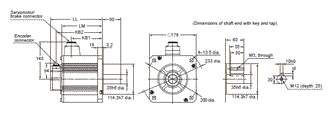

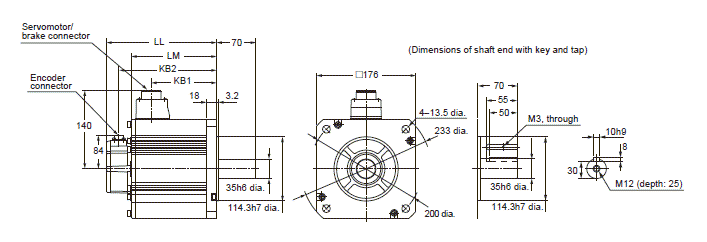

Model | Dimensions (mm) | |||
---|---|---|---|---|
LL | LM | KB1 | KB2 | |
R88M-KE4K020[] | 178 | 133 | 96 | 158 |
R88M-KE5K020[] | 197 | 152 | 115 | 177 |
R88M-KE4K020[]-B[] | 207 | 162 | 96 | 187 |
R88M-KE5K020[]-B[] | 226 | 181 | 115 | 206 |

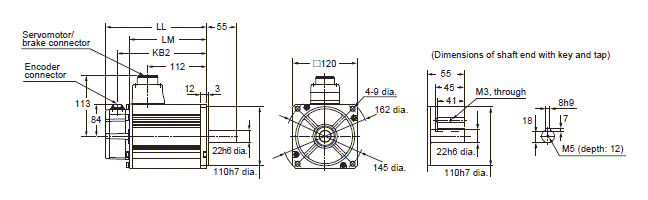

Model | Dimensions (mm) | ||
---|---|---|---|
LL | LM | KB2 | |
R88M-KE90010[] | 156.5 | 111.5 | 136.5 |
R88M-KE90010[]-B[] | 184.5 | 139.5 | 164.5 |
Model | Dimensions (mm) | |||
---|---|---|---|---|
LL | LM | KB1 | KB2 | |
R88M-KE2K010[] | 164.5 | 119.5 | 82.5 | 144.5 |
R88M-KE3K010[] | 210.5 | 165.5 | 128.5 | 190.5 |
R88M-KE2K010[]-B[] | 193.5 | 148.5 | 82.5 | 173.5 |
R88M-KE3K010[]-B[] | 239.5 | 194.5 | 128.5 | 219.5 |
