3G3RX2

High-function General-purpose Inverters

3G3RX2

Save energy and maximize performance with versatile inverter

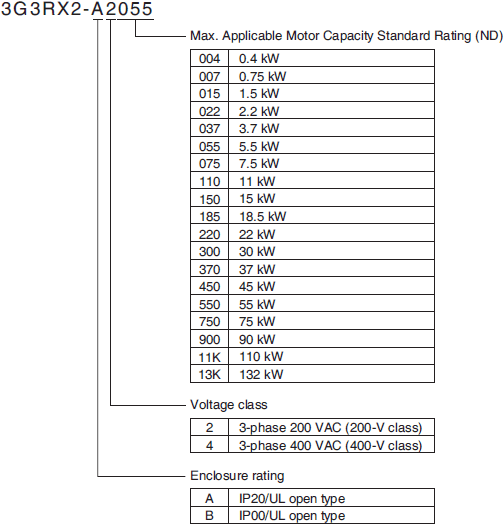

Interpreting Model Numbers

3G3RX2 Lineup 1

Ordering Information

RX2 series Inverter Models

Rated voltage Enclosure ratings Max. applicable motor capacity Model
Normal Duty (ND) Low Duty (LD)/
Very Low Duty (VLD)
3-phase 200 VAC IP20 0.4 kW 0.75 kW 3G3RX2-A2004
0.75 kW 1.5 kW 3G3RX2-A2007
1.5 kW 2.2 kW 3G3RX2-A2015
2.2 kW 3.7 kW 3G3RX2-A2022
3.7 kW 5.5 kW 3G3RX2-A2037
5.5 kW 7.5 kW 3G3RX2-A2055
7.5 kW 11 kW 3G3RX2-A2075
11 kW 15 kW 3G3RX2-A2110
15 kW 18.5 kW 3G3RX2-A2150
18.5 kW 22 kW 3G3RX2-A2185
22 kW 30 kW 3G3RX2-A2220
30 kW 37 kW 3G3RX2-A2300
37 kW 45 kW 3G3RX2-A2370
45 kW 55 kW 3G3RX2-A2450
55 kW 75 kW 3G3RX2-A2550
3-phase 400 VAC IP20 0.75 kW 1.5 kW 3G3RX2-A4007
1.5 kW 2.2 kW 3G3RX2-A4015
2.2 kW 3.7 kW 3G3RX2-A4022
3.7 kW 5.5 kW 3G3RX2-A4037
5.5 kW 7.5 kW 3G3RX2-A4055
7.5 kW 11 kW 3G3RX2-A4075
11 kW 15 kW 3G3RX2-A4110
15 kW 18.5 kW 3G3RX2-A4150
18.5 kW 22 kW 3G3RX2-A4185
22 kW 30 kW 3G3RX2-A4220
30 kW 37 kW 3G3RX2-A4300
37 kW 45 kW 3G3RX2-A4370
45 kW 55 kW 3G3RX2-A4450
55 kW 75 kW 3G3RX2-A4550
IP00 75 kW 90 kW 3G3RX2-B4750
90 kW 110 kW 3G3RX2-B4900
110 kW 132 kW 3G3RX2-B411K
132 kW 160 kW 3G3RX2-B413K

Communication Unit

Name Model
EtherCAT Communication Unit 3G3AX-RX2-ECT

Related Options

Name Specifications Model
Regenerative
Braking Units
3-phase 200 VAC General purpose with Braking resistor 3G3AX-RBU21
High Regeneration purpose with Braking resistor 3G3AX-RBU22
General purpose for 30 kW * 3G3AX-RBU23
General purpose for 55 kW * 3G3AX-RBU24
3-phase 400 VAC General purpose with Braking resistor 3G3AX-RBU41
General purpose for 30 kW * 3G3AX-RBU42
General purpose for 55 kW * 3G3AX-RBU43
Braking Resistor Compact type Resistor 120 W, 180 Ω 3G3AX-RBA1201
Resistor 120 W, 100 Ω 3G3AX-RBA1202
Resistor 120 W, 50 Ω 3G3AX-RBA1203
Resistor 120 W, 35 Ω 3G3AX-RBA1204
Standard type Resistor 200 W, 180 Ω 3G3AX-RBB2001
Resistor 200 W, 100 Ω 3G3AX-RBB2002
Resistor 300 W, 50 Ω 3G3AX-RBB3001
Resistor 400 W, 35 Ω 3G3AX-RBB4001
Medium capacity type Resistor 400 W, 50 Ω 3G3AX-RBC4001
Resistor 600 W, 35 Ω 3G3AX-RBC6001
Resistor 1200 W, 17 Ω 3G3AX-RBC12001

* The braking resistor is optionally required.

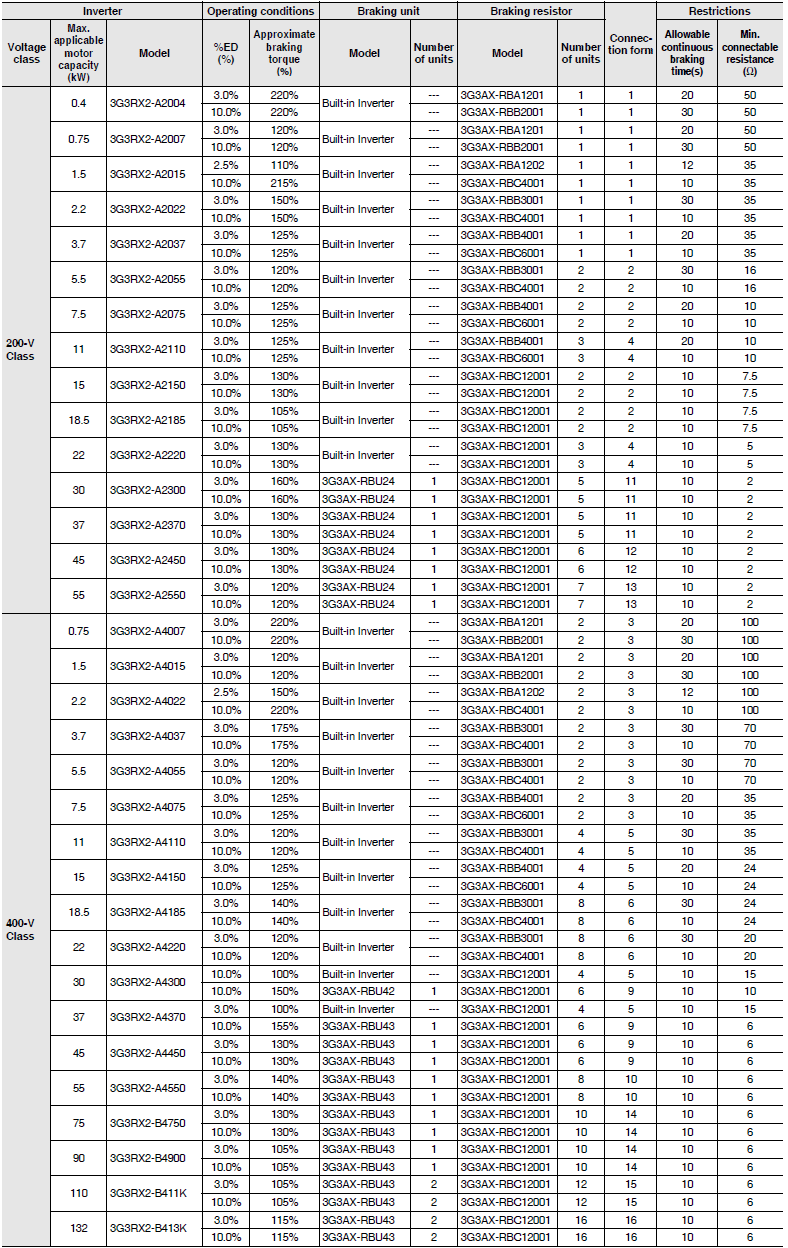

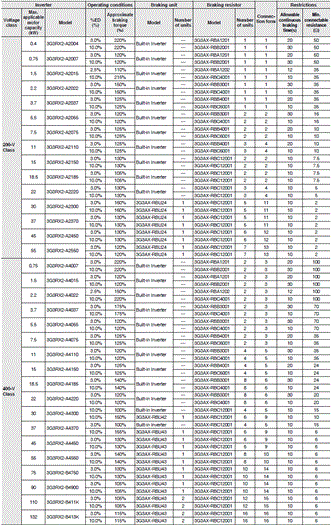

Regenerative Braking Unit and Braking Resistor Combination

Select the combination of the regenerative braking unit(s) and the braking resistor(s) as follows, according to your inverter. If the usage rate exceeds 10% ED, or if you need a torque larger than the approximate braking torque, you need to follow the instruction provided in Braking Resistor Selection.
• Inverter: Select the model of your inverter. The table below assumes that your inverter is used in the heavy load mode and
                connected to a single motor with the same capacity. Make sure that the approximate braking torque in the table
                shows the assumed value per a motor with the same capacity at ND mode. When using this inverter at LD or VLD
                mode, you need to calculate the torque value by dividing VLD by ND.
• Operating conditions: Show the torque during deceleration and the deceleration time (in % ED) calculated as a percentage
                                  of the cycle time for 1 cycle of operation including the stop time.
• Braking unit/Breaking resistor: Show the required the model and number of units.
• Connection form: Show the configuration of the regenerative braking unit(s) and braking resistor(s) illustrated in the
  connection form table below.
• Restrictions: Show the maximum deceleration time allowable for the combination shown here and the minimum resistance
  that can be connected to the inverter's built-in regenerative braking circuit or external regenerative braking unit(s).

3G3RX2 Lineup 7

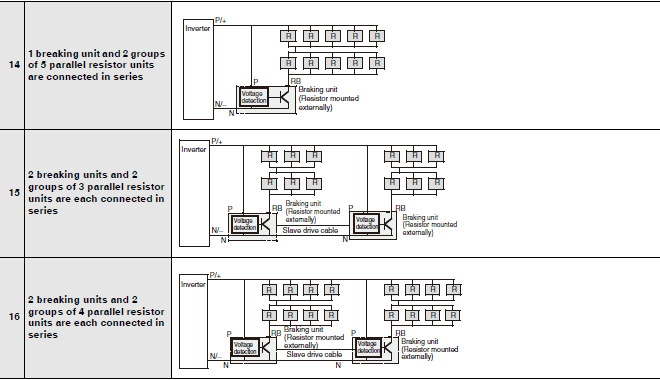

Connection configuration

3G3RX2 Lineup 8
3G3RX2 Lineup 9

Name Model
Radio Noise Filter 3G3AX-ZCL2
3G3AX-ZCL1

Name Inverter Model
Voltage
class
Max. applicable
motor capacity
[kW]
Model Load
specification
selection
Max. applicable
motor capacity
[kW]
Rated input
current
[A]
Input
Noise
Filter
200-V
class
0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-NFI21
LD 0.75 3.9
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2 3G3AX-NFI22
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-NFI23
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-NFI24
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37 3G3AX-NFI25
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-NFI26
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64 3G3AX-NFI27
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-NFI28
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94 3G3AX-NFI29
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150 3G3AX-NFI2A
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 3G3AX-NFI2B
VLD 45 186
45 3G3RX2-A2450 ND 45 200
LD 55 240 3G3AX-NFI2C
VLD 55 240
55 3G3RX2-A2550 ND 55 242
LD 75 280 ---
VLD 75 280
400-V
class
0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-NFI41
LD 1.5 4.3
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1 3G3AX-NFI42
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-NFI43
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-NFI44
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32 3G3AX-NFI45
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-NFI46
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47 3G3AX-NFI47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-NFI48
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77 3G3AX-NFI49
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-NFI4A
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 ---
VLD 75 149

Name Inverter Model
Voltage
class
Max. applicable
motor capacity
[kW]
Model Load
specification
selection
Max. applicable
motor capacity
[kW]
Rated input
current
[A]
EMC
Noise
Filter *
200-V
class
0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-EFI41
LD 0.75 3.9
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2 3G3AX-EFI42
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-EFI43
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-EFI44
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37 3G3AX-EFI45
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-EFI47
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64 3G3AX-EFI48
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-EFI49
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94 3G3AX-EFI4A
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150 3G3AX-EFI4B
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 ---
VLD 45 186
400-V
class
0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-EFI41
LD 1.5 4.3
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1 3G3AX-EFI42
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-EFI43
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-EFI44
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32 3G3AX-EFI45
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-EFI46
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47 3G3AX-EFI47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-EFI48
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77 3G3AX-EFI49
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-EFI4A
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 3G3AX-EFI4B
VLD 75 149
75 3G3RX2-B4750 ND 75 164
LD 90 176
VLD 90 176
90 3G3RX2-B4900 ND 90 194
LD 110 199 ---
VLD 110 199
